哪些因素造成加气混凝土设备制品生产过程中的损坏

2019-07-02

次

重庆加气混凝土砌块制品在生产过程中由于生产工艺的原因造成的损坏，按照其产生的阶段和特点可划分为蒸压养护前和蒸压养护后两大类。

蒸压养护前所产生的损坏主要有浇筑成型时形成的胚体缺陷（如胚体内部空洞、裂纹、胚体表面龟裂、纵裂和胚体局部不完整等）和切割过程中产生的机械裂缝。这些损坏，多数可及时发现和用肉眼观察。而且除有特殊原因外，往往发生在个别产品或者数模产品上，人们有可能在生产中及时采取措施加以解决。

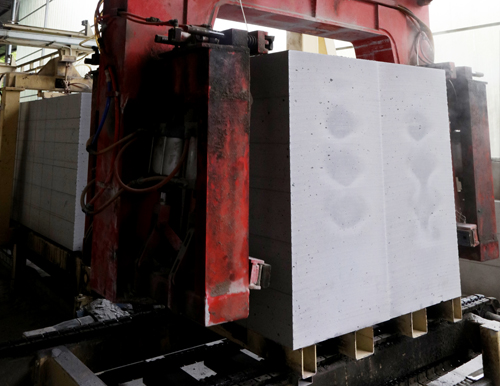

加气混凝土设备

加气混凝土胚体在切割过程中发生棱角损坏主要有三种情况：

1.纵切和水平切钢丝走到胚体尽端时，因无支撑或支撑不到位而将胚体端头损坏，横切钢丝自下而上运行时将胚体上表面棱角崩坏。

2.胚体在反转时或在活动床板上下运动时，使胚体受到挤压，或粘接而被损坏，有的模具印有漏浆问题而在模底板边角处用废浆泥进行堵塞或撒一些干加气碎末，从而粘付在胚体上，但是这些材料又不能与胚体形成整体，切割时往往受床板粘连或受钢丝推动而脱落，使胚体棱角缺损。

3.打开模具侧板，提升脱模时，若开模程度不足则可能使胚体侧面和棱角被刮伤，采用整体死模框脱模时可能撞坏胚体，当用天车脱模，操作不够稳定，模框晃动时，更易发生刮伤胚体的情况。胚体温度过高，造成胚体与模框粘接，脱模狂时，极易造成胚体上部棱角损坏。

重庆加气混凝土砌砖蒸压养护过程中产生的损坏出现在蒸压釜内，在制品出釜前人们不能及时看到。而且，蒸压养护发生的损坏多数是裂缝，对制品性能危害较大。由于蒸压养护过程及制品性能的硬性因素较多，这类损坏常常数量较大。整模，整釜，甚至可能连续数日发生同一类情况，给生产造成很大损失。因此，我们需要认真防范。
